مقدمه

۱. تحول در معماری مدرن با درب های اتوماتیک

امروزه درب های اتوماتیک به یکی از اجزای ضروری ساختمان های تجاری، اداری و مسکونی تبدیل شده اند. این فناوری پیشرفته نه تنها امنیت و راحتی را افزایش می دهد، بلکه با کاهش مصرف انرژی و بهبود دسترسی پذیری، نقش مهمی در طراحی ساختمان های هوشمند ایفا می کند.

۲. کاربرد گسترده در صنایع مختلف

از بیمارستان ها و مراکز خرید تا فرودگاه ها و هتل ها، درب های اتوماتیک با قابلیت های متنوعی مانند سنسورهای حرکتی و سیستم های کنترل دسترسی، تجربه کاربری بهتری را ارائه می دهند. این درب ها با ترکیب زیبایی و عملکرد، به انتخابی ایده آل برای فضاهای مدرن تبدیل شده اند.

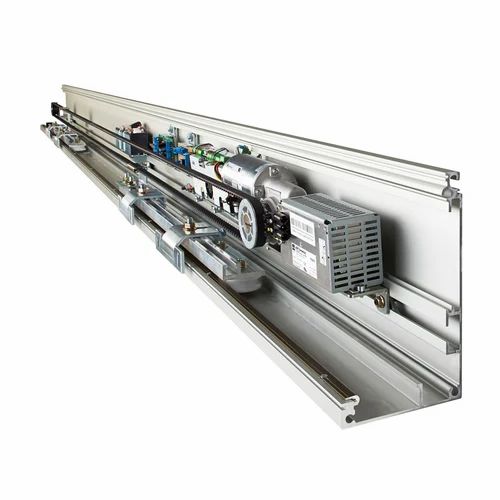

بررسی جامع قطعات درب های اتوماتیک با توضیحات فنی و کاربردی

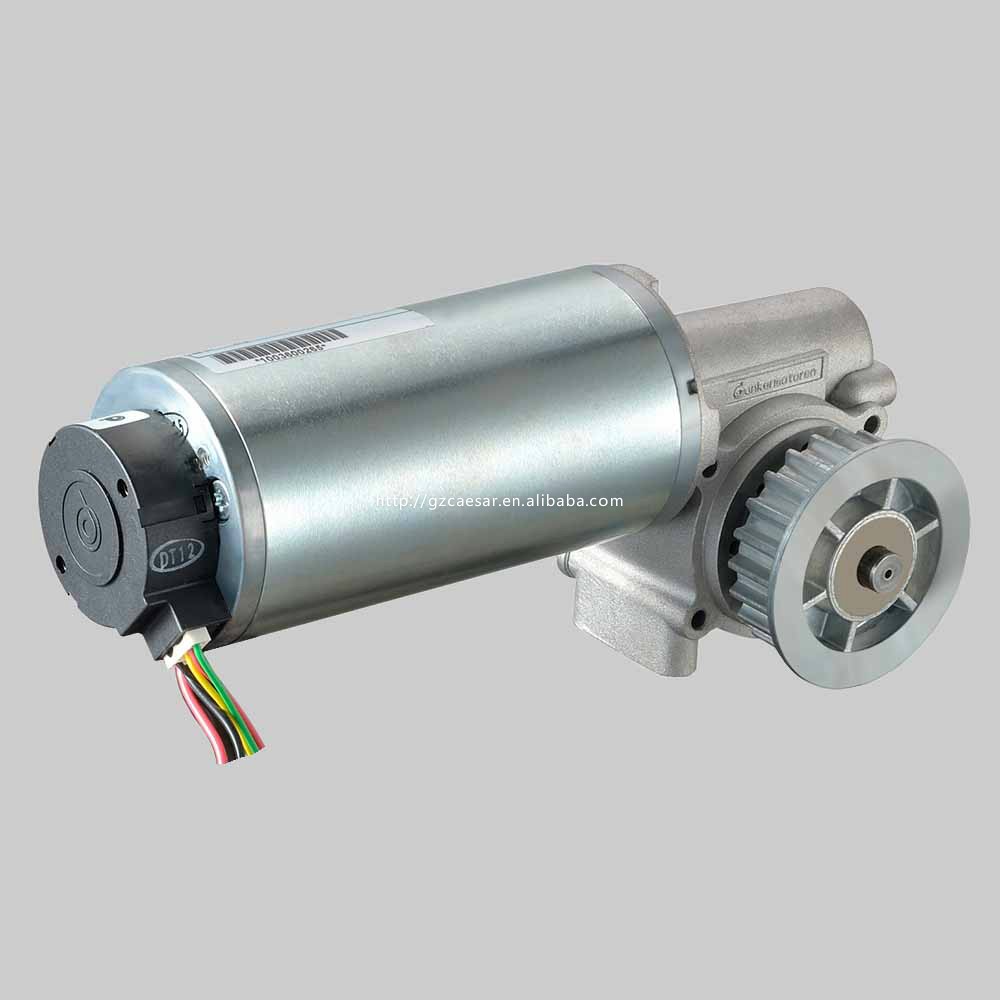

1. موتور (Actuator)

توضیحات تکمیلی:

موتور قلب تپنده سیستم درب اتوماتیک است که در دو نوع اصلی الکتریکی و هیدرولیک تولید می شود. موتورهای الکتریکی مدرن امروزی مجهز به سیستم کنترل سرعت متغیر (VFD) هستند که امکان تنظیم دقیق شتاب و کاهش سرعت را فراهم می کند. در مدل های پیشرفته، سنسورهای انکودر برای موقعیت یابی دقیق نصب شده اند. موتورهای هیدرولیک با فشار کاری 50-200 بار کار می کنند و برای مکان های پرتردد مانند بیمارستان ها که نیاز به 100-150 چرخه کاری روزانه دارند، مناسب تر هستند. جدیدترین مدل ها دارای سیستم خنک کننده مایع برای کارکرد مداوم هستند.

• موتورهای الکتریکی معمولاً با ولتاژ 24V یا 220V کار می کنند و دارای سیستم دنده کاهشی برای کنترل گشتاور هستند.

• موتورهای هیدرولیک برای بارهای سنگین تا 1000 کیلوگرم مناسبند و در بیمارستان ها و مراکز صنعتی کاربرد دارند.

• جدیدترین مدل ها دارای سیستم "Soft Start/Stop" برای حرکت نرم بدون ضربه هستند.

نکته فنی: موتورهای Brushless جدیدتر دارای عمر طولانی تری نسبت به موتورهای معمولی هستند.

2. کنترل باکس (Control Box)

این واحد فرماندهی سیستم، شامل بردهای الکترونیکی پیشرفته با پردازنده های 32 بیتی است. کنترل باکس های مدرن قابلیت اتصال به شبکه های BACnet یا Modbus را دارند و می توانند با سیستم های مدیریت ساختمان (BMS) یکپارچه شوند. در مدل های صنعتی، از سیستم های دوپلکس برای افزونگی استفاده می شود تا در صورت خرابی یک ماژول، سیستم به کار خود ادامه دهد. تنظیمات حرفه ای مانند "حالت کوران" برای جلوگیری از باز ماندن بی مورد درب در فصول سرد از ویژگی های کنترل باکس های پیشرفته است.

اجزای اصلی:

• برد اصلی (Main PCB)

• رله های قدرت

• فیوزهای محافظ

• ترمینال های اتصال

ویژگی های پیشرفته:

• قابلیت برنامه ریزی برای سرعت های مختلف باز و بسته شدن

• حافظه داخلی برای ذخیره تنظیمات

• امکان اتصال به سیستم های BMS ساختمان

نکته نگهداری: کنترل باکس باید در محیطی خشک و خنک نصب شود و هر 6 ماه گردگیری شود.

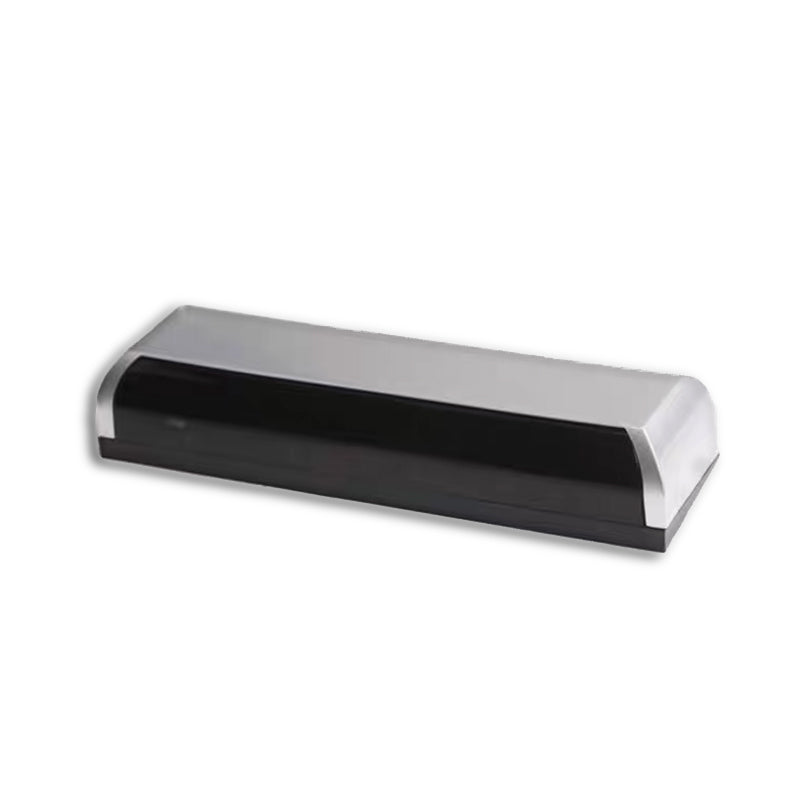

3. سنسورهای ایمنی (چشمی)

نسل جدید سنسورها از تکنولوژی ToF (زمان پرواز) استفاده می کنند که با ارسال پالس های لیزر و محاسبه زمان بازگشت، فاصله اجسام را با دقت میلیمتری تشخیص می دهند. سنسورهای حرارتی تفاضلی (Differential Thermal Sensors) قادر به تشخیص حضور انسان حتی در حالت سکون هستند. در محیط های پرتردد از سنسورهای آرایه فازی (Phased Array) استفاده می شود که می توانند همزمان چندین شیء متحرک را ردیابی کنند. سنسورهای نسل چهارم دارای IP69K بوده و در برابر شستشوی فشارقوی مقاوم هستند.

انواع پیشرفته:

سنسورهای لیزر برای دقت بالا

سنسورهای سه بعدی (3D Sensors)

سنسورهای حرارتی (Thermal Imaging)

محدوده کاری:

زاویه تشخیص: 90-180 درجه

برد موثر: 2-10 متر

زمان پاسخگویی: کمتر از 0.5 ثانیه

نصب اصولی: سنسورها باید در ارتفاع 60-120cm از زمین و با زاویه مناسب نصب شوند.

4. هرزگرد (Idler Pulley)

هرزگردهای مدرن از بلبرینگ های سیل شده (Sealed Bearing) با گریپ دائمی استفاده می کنند که نیاز به روغنکاری ندارند. در سیستم های صنعتی از هرزگردهای خودتنظیم (Self-Aligning) استفاده می شود که قابلیت جبران 5 درجه انحراف محور را دارند. جنس پولی های مرغوب از آلومینیوم 6061-T6 با پوشش آنودایز سخت (Hard Anodized) است که ضریب اصطکاک پایین و مقاومت سایشی بالا دارد. در برخی مدل ها از سیستم خنک کننده پره ای برای کارکرد در دمای بالا استفاده شده است.

وظایف اصلی:

نگهداری و هدایت تسمه/زنجیر

کاهش اصطکاک

تنظیم کشش تسمه

جنس های مرغوب:

آلومینیوم آنودایز شده

پلی آمید تقویت شده

بلبرینگ های ضد گرد و غبار

نکته فنی: هرزگردهای دارای بلبرینگ های ساچمه ای عمر کاری بیشتری دارند.

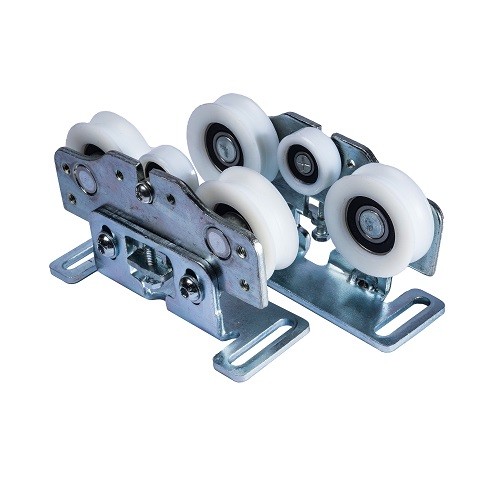

5. هانگر (Hanger)

هانگرهای پیشرفته از سیستم تعلیق دو مرحله ای بهره می برند که شامل فنرهای پیچشی و دمپرهای ویسکوز است. در مدل های ضدلرزش از مواد مرکب ویسکوالاستیک (Viscoelastic Composite) استفاده می شود که ارتعاشات را تا 90% کاهش می دهد. هانگرهای صنعتی قابلیت تحمل بار دینامیکی تا 500 کیلوگرم را دارند. سیستم های جدید از یاتاقان های خطی با کفشک های سرامیکی استفاده می کنند که عمر کاری آنها به 2 میلیون چرخه می رسد.

انواع:

هانگرهای تکی برای درب های سبک

هانگرهای دوبل برای درب های سنگین

هانگرهای ضد لرزش

متریال:

فولاد گالوانیزه

آلومینیوم آلیاژی

کامپوزیت های پلیمری

نصب صحیح: باید با تراز دقیق و با فاصله حداکثر 1.5 متر از هم نصب شوند.

6. تسمه (Timing Belt)

تسمه های پلی اورتان با الیاف کولار (Kevlar Reinforced) جدیدترین نسل تسمه ها هستند که استحکام کششی 200N/mm² دارند. در سیستم های پرسرعت از تسمه های دندانه مضاعف (Double Sided) استفاده می شود. تسمه های رسانا (Conductive Belts) برای تخلیه الکتریسیته ساکن در محیط های حساس کاربرد دارند. عمر مفید تسمه های مرغوب در شرایط استاندارد به 10 سال می رسد. سیستم های جدید از سنسورهای سایش تسمه (Belt Wear Sensors) برای پیش بینی زمان تعویض استفاده می کنند.

انواع:

تسمه های دندانه دار (HTD)

تسمه های تخت

تسمه های فولادی پوشش دار

مشخصات فنی:

عرض استاندارد: 15-25mm

طول عمر مفید: حدود 100,000 چرخه

تحمل دما: -30°C تا +80°C

نکته تعمیراتی: کشش تسمه باید طوری باشد که بتوان آن را حدود 90 درجه چرخاند.

7. ریل راهنما (Guide Rail)

ریل های اکسترود شده آلومینیومی با پروفیل های چندحجره ای (Multi-Chamber) بیشترین استحکام خمشی را ارائه می دهند. در محیط های خورنده از ریل های استنلس استیل 316 با پوشش PTFE استفاده می شود. سیستم های راهنمای مغناطیسی (Magnetic Guidance) جدید بدون تماس فیزیکی کار می کنند و اصطکاک صفر دارند. ریل های هوشمند مجهز به سنسورهای تعیین موقعیت مطلق (Absolute Position Sensors) هستند. در مدل های ویژه، کانال های روغنکاری خودکار تعبیه شده است.

جنس های مرغوب:

آلومینیوم اکسترود شده

فولاد ضد زنگ

پروفیل های پوشش دار

ویژگی های مهم:

سیستم روغنکاری خودکار

پوشش ضد سایش

شیارهای آب بندی شده

نکته نصب: ریل باید با تراز لیزری و با انحراف حداکثر 1mm در هر متر نصب شود.

8. سیستم تعلیق (Suspension System)

سیستم های تعلیق پنوماتیک نسل جدید با فشار کاری 8-10 بار، نرمی حرکت بی نظیری ایجاد می کنند. دمپرهای مغناطیسی (Magnetorheological Dampers) با تغییر ویسکوزیته سیال تحت میدان مغناطیسی، ضریب میرایی را به صورت لحظه ای تنظیم می کنند. سیستم های ضدزلزله قابلیت جابجایی 150mm در هر جهت را دارند. در برخی مدل ها از مواد هوشمند حافظه دار (SMA) استفاده شده که در برابر اضافه بار تغییر شکل داده و پس از رفع بار به حالت اول برمی گردند.

اجزا:

فنرهای تعادل

دمپرهای هیدرولیک

سیستم های ضد ارتعاش

عملکرد:

جذب شوک های حرکتی

توزیع یکنواخت وزن

کاهش صدای کارکرد

نکته فنی: سیستم های تعلیپ پنوماتیک جدید نرمی حرکت بهتری ارائه می دهند.

9. قفل های الکترومکانیکی

قفل های بیومتریک نسل جدید از سنسورهای فراصوت برای تشخیص رگ های دست (Vein Recognition) استفاده می کنند. سیستم های ترکیبی RFID + PIN Code امنیت چندلایه ایجاد می کنند. قفل های اضطراری از آلیاژهای با نقطه ذوب بالا (High-Temperature Alloys) ساخته می شوند تا در آتش سوزی عملکرد خود را حفظ کنند. مدل های صنعتی دارای گواهینامه EN 14846 برای مقاومت در برابر دستبرد هستند. سیستم های جدید از موتورهای پیزوالکتریک بی صدا استفاده می کنند.

فناوری های جدید:

قفل های بیومتریک

سیستم های RFID

قفل های با تشخیص چهره

امنیت:

مقاومت در برابر نیروی 1000kg

سیستم ضد دستبرد

آلارم های نفوذ

نکته ایمنی: باید دارای سیستم آزادسازی اضطراری مکانیکی باشد.

10. پنل کنترل (Operator Panel)

پنل های لمسی مقاوم (Rugged Touchscreen) با درجه حفاظت IP67 برای محیط های صنعتی طراحی شده اند. سیستم های تشخیص صدا با قابلیت شناسایی فرامین چندزبانه از ویژگی های پنل های مدرن است. نمایشگرهای OLED با قابلیت تنظیم شفافیت برای شرایط نوری مختلف به کار می روند. در مدل های پیشرفته، پورت USB-C برای آپدیت فریمور و تهیه گزارش وجود دارد. برخی پنل ها مجهز به NFC برای تنظیمات سریع با موبایل هستند.

امکانات:

نمایشگر LCD

کلیدهای تاچ

سیستم تشخیص صدا

اتصال بلوتوث

تنظیمات:

حساسیت سنسورها

سرعت حرکت

زمان توقف

نکته کاربردی: پنل های جدید قابلیت اتصال به شبکه های هوشمند ساختمان را دارند.

نتیجه گیری فنی

هر یک از این قطعات با پیشرفت های تکنولوژی، قابلیت ها و ویژگی های جدیدی به دست آورده اند. انتخاب ترکیب مناسب این قطعات با توجه به نوع کاربری، شرایط محیطی و بودجه پروژه نیاز به تخصص فنی دارد. سیستم های جدیدتر به سمت هوشمندسازی کامل، کاهش مصرف انرژی و افزایش ایمنی در حرکت هستند.

نکته نگهداری پیشگیرانه:

بازدید ماهانه مکانیکی

سرویس سالانه الکترونیکی

تست دوره ای سیستم های ایمنی

ثبت تاریخچه تعمیرات و تعویض قطعات

سیستم های درب اتوماتیک امروزی به سطحی از پیچیدگی و هوشمندی رسیده اند که نیاز به نگاه مهندسی چندرشته ای دارد. انتخاب هر یک از این قطعات باید بر اساس پارامترهای دقیق فنی مانند:

• تعداد چرخه کاری روزانه

• شرایط محیطی (دما، رطوبت، مواد شیمیایی)

• سطح ایمنی مورد نیاز

• میزان تردد

• یکپارچگی با سیستم های هوشمند ساختمان
  انجام شود. پیشرفت های اخیر در مواد هوشمند، سیستم های بدون تماس و الگوریتم های کنترل تطبیقی، افق های جدیدی در این صنعت گشوده است.

انواع اصلی درب‌های اتوماتیک شیشه‌ای به همراه مزایا، معایب و کاربردهای هرکدام

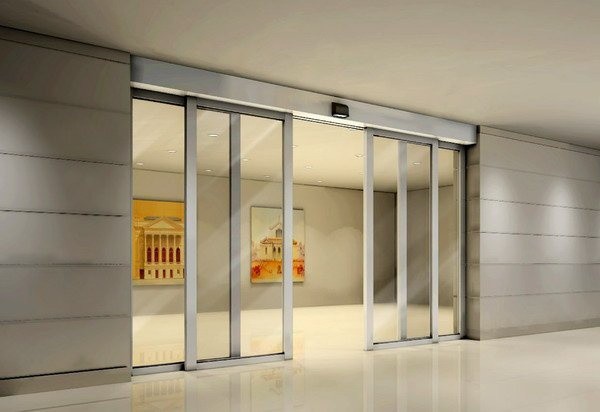

۱. درب‌های اتوماتیک کشویی (Sliding Doors)

توضیح: این درب‌ها از دو یا چند پنل شیشه‌ای تشکیل شده‌اند که به صورت افقی روی ریل باز و بسته می‌شوند.

مزایا:

فضای کمی اشغال می‌کنند (مناسب برای مکان‌های شلوغ).

مصرف انرژی کم‌تری دارند.

طراحی ساده و مدرن.

معایب:

نیاز به فضای جانبی برای باز شدن کامل دارند.

ممکن است در مناطق با بادهای شدید عملکرد ضعیف‌تری داشته باشند.

کاربرد:

فروشگاه‌ها، مراکز تجاری، فرودگاه‌ها، هتل‌ها و ساختمان‌های اداری.

۲. درب‌های اتوماتیک تلسکوپی (Telescopic Doors)

توضیح: نوع پیشرفته‌تر درب‌های کشویی با چندین پنل که به صورت تلسکوپی جمع می‌شوند و فضای بازشدن بیشتری ایجاد می‌کنند.

مزایا:

مناسب برای فضاهای محدود با عرض زیاد.

امکان طراحی با تعداد پنل‌های بیشتر برای ورودهای عریض.

معایب:

هزینه نصب و نگهداری بالاتر.

پیچیدگی مکانیکی بیشتر.

کاربرد:

بیمارستان‌ها، مراکز خرید بزرگ، سالن‌های کنفرانس.

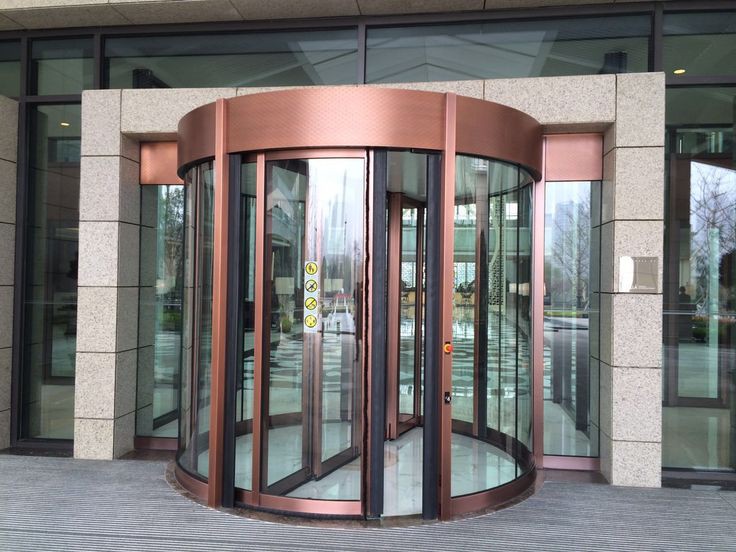

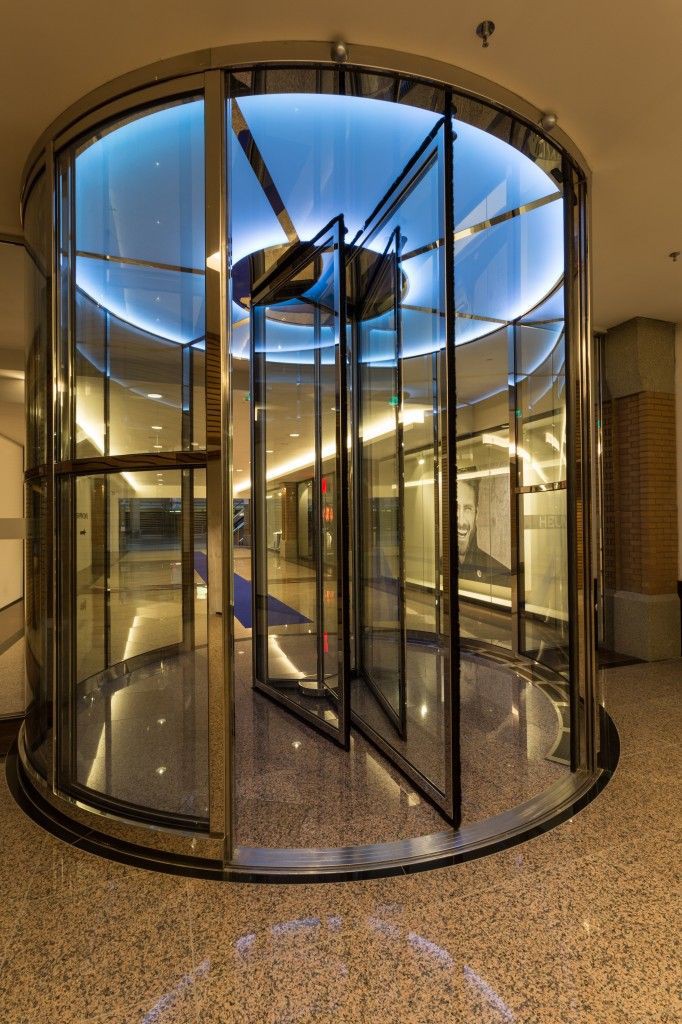

۳. درب‌های اتوماتیک گردان (Revolving Doors)

توضیح: درب‌های چندپنله‌ای که حول یک محور مرکزی می‌چرخند و ورود و خروج همزمان را ممکن می‌سازند.

مزایا:

جلوگیری از هدررفت انرژی (تهویه مطبوع بهتر).

ایمنی بالا در برابر باد و گردوغبار.

معایب:

فضای زیادی نیاز دارد.

سرعت عبور پایین‌تر (مناسب برای مکان‌های کم‌تردد).

کاربرد:

هتل‌های لوکس، برج‌های اداری، مراکز تجاری مدرن.

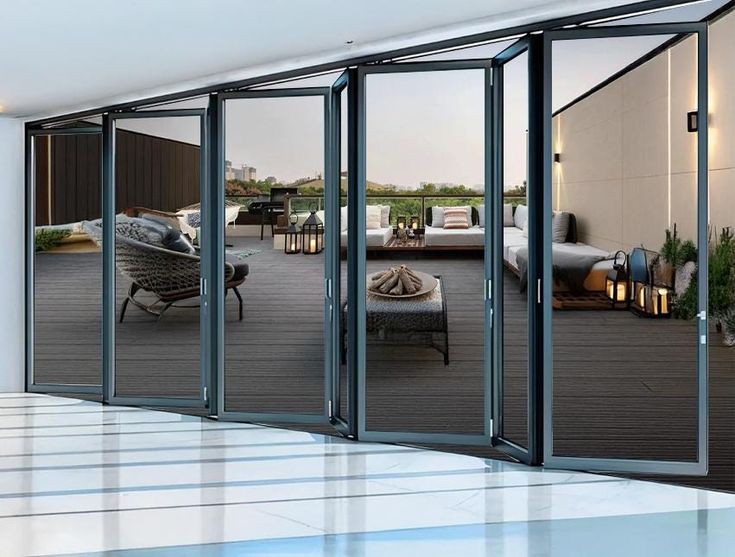

۴. درب‌های اتوماتیک تاشو (Folding Doors)

توضیح: پنل‌های شیشه‌ای این درب‌ها به صورت کتابی یا آکاردئونی تا می‌شوند.

مزایا:

مناسب برای فضاهای بسیار محدود.

امکان باز شدن کامل در عرض کم.

معایب:

استهلاک بالاتر به دلیل قطعات متحرک زیاد.

طراحی ممکن است کمتر مدرن به نظر برسد.

کاربرد:

رستوران‌ها، کافه‌ها، بالکن‌های شیشه‌ای.

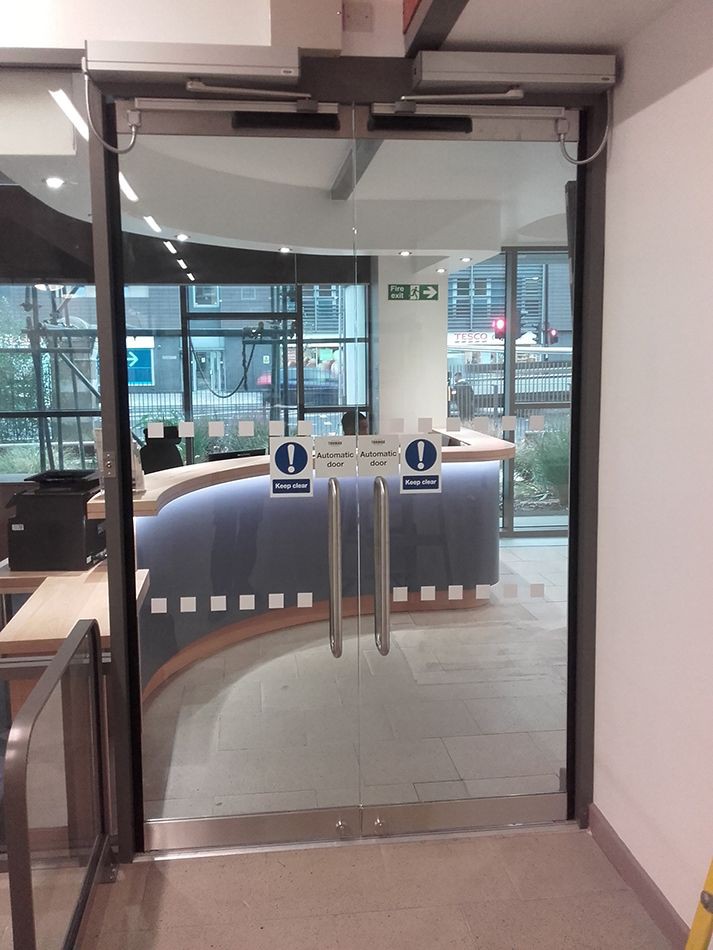

۵. درب‌های اتوماتیک سوییینگ (Swing Doors)

توضیح: درب‌های شیشه‌ای که به صورت چرخشی (مثل درب‌های سنتی) باز می‌شوند اما با موتور و سنسور کنترل می‌شوند.

مزایا:

طراحی کلاسیک و مناسب برای فضاهای خاص.

عبور راحت‌تر برای افراد با ویلچر یا بار زیاد.

معایب:

نیاز به فضای خالی در مسیر باز شدن پنل‌ها.

سرعت پایین‌تر نسبت به انواع کشویی.

کاربرد:

بیمارستان‌ها، ساختمان‌های تاریخی، ورودی‌های VIP.

۶. درب‌های اتوماتیک منحنی (Curved Sliding Doors)

توضیح: نوعی درب کشویی با طراحی منحنی برای جلوه زیبایی‌شناختی و عملکرد خاص.

مزایا:

طراحی منحصر به فرد و جذاب.

عملکرد روان در فضاهای غیرمستقیم.

معایب:

هزینه بسیار بالا.

نصب و تعمیر پیچیده.

کاربرد:

مراکز طراحی و معماری، پروژه‌های لوکس، هتل‌های ۵ ستاره.

۷. درب‌های اتوماتیک با سنسور حرکتی (Motion Sensor Doors)

توضیح: درب‌هایی که با سنسور حرکتی (مادون قرمز، رادار یا فشار) فعال می‌شوند.

مزایا:

بهداشتی (عدم نیاز به تماس دست).

سرعت پاسخگویی بالا.

معایب:

احتمال خطای سنسور در تشخیص.

حساسیت به شرایط محیطی (نور، دما).

کاربرد:

بیمارستان‌ها، آزمایشگاه‌ها، مراکز عمومی پرتردد.

جمع‌بندی انتخاب بر اساس مکان:

فروشگاه‌ها/اداری: کشویی یا تلسکوپی.

هتل‌ها/تجاری لوکس: گردان یا منحنی.

بیمارستان‌ها: سوییینگ یا سنسوری.

فضاهای کوچک: تاشو.

هر نوع درب با توجه به نیازهای خاص معماری، امنیتی و کاربری انتخاب می‌شود.

مزایا و معایب کلی درب‌های اتوماتیک شیشه‌ای

درب‌های اتوماتیک شیشه‌ای به دلیل طراحی مدرن و کاربردی، در ساختمان‌های تجاری، اداری و مسکونی پرکاربرد هستند. اما مانند هر سیستم دیگری، مزایا و معایب خاص خود را دارند.

مزایای درب‌های اتوماتیک شیشه‌ای

۱. راحتی و سهولت دسترسی

با استفاده از سنسورهای حرکتی، افراد (به‌ویژه افراد دارای ناتوانی جسمی، سالمندان و کودکان) به‌راحتی می‌توانند وارد شوند.

نیاز به فشار دادن یا کشیدن درب نیست (مناسب برای زمانی که دست‌ها پر هستند).

۲. صرفه‌جویی در انرژی

- درب‌های اتوماتیک سریع‌تر بسته می‌شوند و از هدررفت هوای سرد یا گرم جلوگیری می‌کنند (کاهش هزینه‌های HVAC).

- مدل‌های گردان (Revolving) به‌ویژه در کنترل تبادل هوا مؤثرند.

۳. امنیت بالا

مجهز به سنسورهای ضدگیرکردن (Safety Sensors) که در صورت تشخیص مانع، از بسته شدن جلوگیری می‌کنند.

برخی مدل‌ها با سیستم‌های کنترل دسترسی (کارتخوان، اثرانگشت یا تشخیص چهره) ادغام می‌شوند.

۴. مقاومت و دوام

شیشه‌های سکوریت یا لمینت استفاده‌شده در این درب‌ها در برابر ضربه و شرایط آب‌وهوایی مقاوم هستند.

موتورهای باکیفیت عمر طولانی‌تری دارند و نیاز به تعمیرات کم‌تری دارند.

۵. طراحی مدرن و زیبایی‌شناختی

شیشه نمای شیک و لوکس به ساختمان می‌دهد و نور طبیعی را به داخل راه می‌دهد.

امکان طراحی با قاب‌های استیل، آلومینیومی یا بدون قاب (Frameless) وجود دارد.

۶. ترافیک عبور و مرور روان‌تر

در مکان‌های پرتردد مانند فرودگاه‌ها و مراکز خرید، سرعت باز و بسته شدن سریع، از تجمع جمعیت جلوگیری می‌کند.

معایب درب‌های اتوماتیک شیشه‌ای

۱. هزینه خرید و نصب بالا

- نسبت به درب‌های معمولی، قیمت اولیه و هزینه نصب بیشتری دارند.

- مدل‌های پیشرفته (مثل درب‌های منحنی یا تلسکوپی) بسیار گران هستند.

۲. نیاز به تعمیر و نگهداری دوره‌ای

سنسورها، ریل‌ها و موتورها باید به‌طور منظم سرویس شوند تا عملکرد بهینه داشته باشند.

خرابی قطعات الکترونیکی ممکن است هزینه‌بر باشد.

۳. وابستگی به برق

در صورت قطعی برق، برخی مدل‌ها به‌صورت دستی باز می‌شوند، اما این کار ممکن است سخت باشد.

توصیه می‌شود از سیستم‌های پشتیبان (باتری UPS) استفاده شود.

۴. حساسیت سنسورها به شرایط محیطی

سنسورهای مادون قرمز ممکن است در نور شدید آفتاب یا باران دچار اختلال شوند.

گردوغبار و آلودگی زیاد می‌تواند عملکرد سنسورها را کاهش دهد.

۵. محدودیت در نصب در برخی مکان‌ها

درب‌های کشویی به فضای جانبی برای باز شدن نیاز دارند.

درب‌های گردان فضای زیادی اشغال می‌کنند و برای ورودی‌های کوچک مناسب نیستند.

۶. امکان خطای سنسور و تصادف

اگر سنسورها به‌درستی کالیبره نشوند، ممکن است درب به‌طور ناگهانی بسته شود.

در مکان‌های پرتردد، احتمال گیرکردن افراد یا اشیا وجود دارد (البته مدل‌های جدیدتر این مشکل را کاهش داده‌اند).

جمع‌بندی: آیا درب اتوماتیک شیشه‌ای مناسب شماست؟

مناسب است اگر:

• به دنبال طراحی مدرن و لوکس هستید.

• تردد در محل شما زیاد است (مثل فروشگاه‌ها، بیمارستان‌ها، هتل‌ها).

• می‌خواهید در مصرف انرژی صرفه‌جویی کنید.

مناسب نیست اگر:

• بودجه محدودی دارید.

• در منطقه‌ای با قطعی مکرر برق زندگی می‌کنید.

• فضای کافی برای نصب درب‌های کشویی یا گردان ندارید.

• در صورت انتخاب درب مناسب و نگهداری صحیح، درب‌های اتوماتیک شیشه‌ای می‌توانند گزینه‌ای عالی برای بهبود دسترسی، امنیت و زیبایی ساختمان باشند.

جمع‌بندی نهایی درباره درب‌های اتوماتیک شیشه‌ای

درب‌های اتوماتیک شیشه‌ای با ترکیب طراحی مدرن، فناوری پیشرفته و کاربری آسان، به یکی از محبوب‌ترین گزینه‌ها برای ساختمان‌های تجاری، اداری و حتی مسکونی تبدیل شده‌اند.

نتیجه‌گیری نهایی:

درب‌های اتوماتیک شیشه‌ای برای مکان‌هایی که به امنیت، زیبایی و کارایی بالا نیاز دارند، گزینه‌ای ایده‌آل هستند. با این حال، قبل از انتخاب باید بودجه، فضای نصب و شرایط محیطی را در نظر گرفت. در صورت نگهداری مناسب، این درب‌ها می‌توانند برای سال‌ها بدون مشکل کار کنند و ارزش سرمایه‌گذاری داشته باشند.

پیشنهاد نهایی:
اگر به دنبال ترکیبی از تکنولوژی، امنیت و طراحی مدرن هستید، درب اتوماتیک شیشه‌ای یکی از بهترین انتخاب‌هاست!
